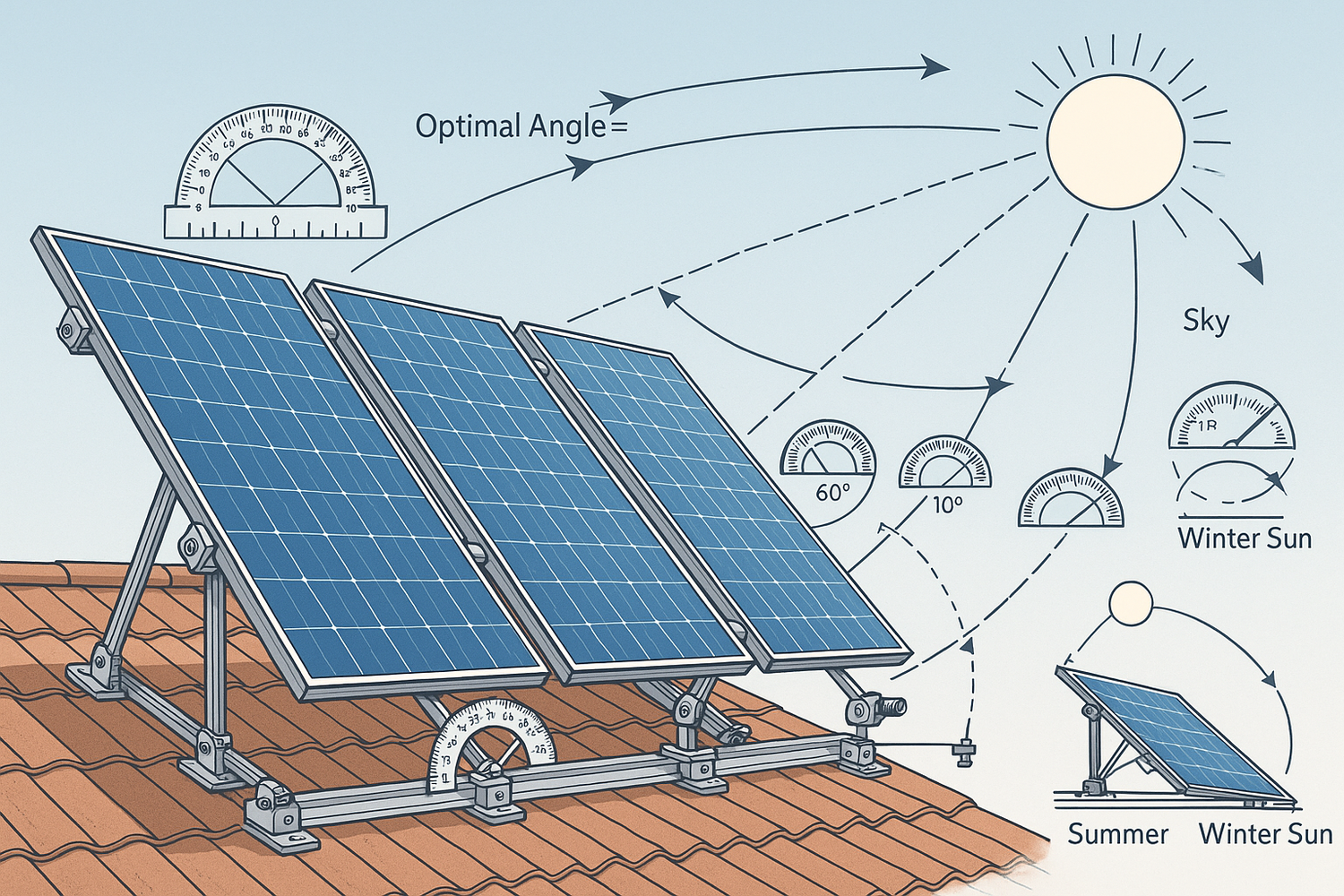

Optimierung und Anpassung des Solarmodulwinkels

Einführung: Der kritische Wert der Winkeloptimierung

Der Winkel der Solarmodule ist einer der Hauptfaktoren für die Effizienz einer Solarstraßenbeleuchtungsanlage und wirkt sich direkt auf die Effizienz der Energiegewinnung durch Photovoltaikmodule (PV) aus. In Nordamerika können aufgrund der enormen Breitengrade (von 24°N in Florida bis 71°N in Alaska) und der erheblichen saisonalen Schwankungen des Sonnenstandwinkels falsche Installationswinkel zu Effizienzverlusten des Systems von 20–40 % führen. Laut Daten des US-amerikanischen National Renewable Energy Laboratory (NREL) aus dem Jahr 2024 sinkt die Energieausbeute pro 5° Abweichung vom optimalen Modulwinkel um 3–5 % . In Regionen mit hohen Breitengraden (z. B. Minnesota) kann eine Optimierung des Winkels im Winter die durchschnittliche tägliche Stromerzeugung um über 35 % steigern.

Für Nutzer von Solarstraßenlaternen ist die Winkeloptimierung nicht nur für die Zuverlässigkeit der Beleuchtung (insbesondere die Laufzeit an aufeinanderfolgenden bewölkten/regnerischen Tagen) entscheidend, sondern wirkt sich auch direkt auf die Amortisationszeit der Investition aus. So konnte beispielsweise ein kommunales Projekt in Kalifornien durch Winkeloptimierung seine durchschnittliche jährliche PV-Stromerzeugung um 18 % steigern und die Systemlebenszykluskosten um 12 % senken (Datenquelle: California Energy Commission, 2023). Dieses Kapitel analysiert systematisch die theoretischen Grundlagen, Berechnungsmethoden, regionalen Anpassungsstrategien und praktischen Schritte zur Winkeloptimierung von Solarmodulen und hilft nordamerikanischen Nutzern, zentrale Schwachstellen wie „unzureichendes Licht“ und „kurze Laufzeit im Winter“ zu lösen.

1. Theoretische Grundlagen: Sonnenwinkel und PV-Effizienz

1.1 Einfluss der Sonnenhöhe und des Azimutwinkels

Die Menge der von einem Solarmodul empfangenen Sonnenstrahlung hängt vom Sonnenstand (dem Winkel zwischen den Sonnenstrahlen und der Horizontale) und dem Azimutwinkel (dem Winkel zwischen der Projektion der Sonnenstrahlen auf die Horizontale und der geografischen Südrichtung) ab. Idealerweise sollte das PV-Modul für eine maximale Energiegewinnungseffizienz immer senkrecht zu den Sonnenstrahlen stehen. In der Praxis erfordern fest installierte Solarmodule jedoch eine Winkeloptimierung, um den Strahlungsempfang über das Jahr oder bestimmte Jahreszeiten hinweg zu maximieren.

• Sonnenhöhenwinkel: Variiert je nach Breitengrad, Jahreszeit und Uhrzeit. Beispielsweise beträgt der Sonnenhöhenwinkel am 40. nördlichen Breitengrad (z. B. New York) zur Sommersonnenwende am Mittag etwa 73,5°, zur Wintersonnenwende jedoch nur etwa 26,5° – ein Unterschied von fast 47° (Datenquelle: NREL Solar Position Algorithm, 2024).
• Azimutwinkel: PV-Module sind in Nordamerika typischerweise nach Süden ausgerichtet (oder leicht nach Osten/Westen, um sich an die morgendliche/abendliche Spitzenlast anzupassen). Eine Abweichung von 15° von der Südausrichtung kann zu einem Energieverlust von etwa 5–8 % führen (Referenz: IEEE 1527-2020 Standard für die Prüfung der Leistung von Photovoltaik-Solarsystemen ).

1.2 Wichtige Parameter für den optimalen Neigungswinkel

Der optimale Neigungswinkel ist der Installationswinkel, der die vom PV-Modul empfangene Strahlung über einen bestimmten Zeitraum (z. B. jährlich, Sommer, Winter) maximiert. Bei der Berechnung müssen folgende Parameter berücksichtigt werden:

• Breitengrad: Bestimmt den Basiswert des Sonnenhöhenwinkels und ist die Kernvariable für die Neigungsberechnung.
• Saisonale Anpassung: Der Neigungswinkel muss im Winter erhöht werden, um dem niedrigen Sonnenstand gerecht zu werden, und kann im Sommer verringert werden. In einigen Gebieten mit hohen Breitengraden wird eine Strategie der „saisonalen Anpassung“ angewendet (z. B. zweimal jährlich im Frühjahr und Herbst).
• Gelände und Beschattung: Hindernisse wie Gebäude oder Bäume erfordern eine Anpassung des Neigungswinkels (z. B. Erhöhung der Neigung, um Beschattung zu vermeiden) oder einen Azimutwinkelversatz (z. B. Ausrichtung nach Osten, um Schatten von Gebäuden im Westen zu vermeiden).
• PV-Modultyp: Dünnschicht-PV-Module (z. B. CdTe) reagieren weniger empfindlich auf Winkeländerungen als kristalline Siliziummodule und ermöglichen größere Neigungswinkelfehler (±8° gegenüber ±5°) (Datenquelle: First Solar Technical White Paper, 2023).

2. Methoden zur Berechnung des optimalen Neigungswinkels in Nordamerika

2.1 Grundlegende Berechnungsformeln

2.1.1 Ganzjährig optimaler Neigungswinkel

Bei festinstallierten Solarstraßenlaternen ohne saisonale Anpassung liegt der ganzjährig optimale Neigungswinkel meist nahe am Breitengradwert des Installationsortes oder lässt sich mit folgender empirischer Formel berechnen:

$$\text{Optimal Tilt Angle}=\text{Latitude}-5\mathrm{°}\sim \text{Latitude}+5\mathrm{°}$$

• Regionen mit niedrigen Breitengraden (<30°N, z. B. Florida): Empfohlene Neigung = Breitengrad – 5° (reduziert Überhitzungsverluste im Sommer).
• Regionen mittlerer Breiten (30°N-50°N, z. B. Texas, New York): Empfohlene Neigung = Breitengrad (gleicht die jährliche Strahlung aus).
• Regionen mit hohen Breitengraden (> 50°N, z. B. Ontario, Kanada): Empfohlene Neigung = Breitengrad + 5° (verbessert den Strahlungsempfang im Winter).

2.1.2 Saisonal optimaler Neigungswinkel

Wenn eine saisonale Anpassung möglich ist (z. B. werden kommunale Projekte zweimal jährlich angepasst), kann die folgende Strategie verwendet werden:

• Sommer (Jun-Aug): Neigung = Breitengrad - 15°
• Winter (Dez.-Feb.): Neigung = Breitengrad + 15°
• Frühling/Herbst (März-Mai, Sep-Nov): Neigung = Breitengrad

Beispiel für Chicago (41,8°N):

• Winterneigung = 41,8° + 15° = 56,8°
• Sommerneigung = 41,8° - 15° = 26,8°
• Nach der Anpassung kann die Stromerzeugung im Winter um 42 % und die jährliche Gesamterzeugung um 12 % steigen (Datenquelle: Chicago Solar Initiative, 2022).

2.2 Empfohlene Tools und Ressourcen

2.2.1 NREL PVWatts-Rechner

Das vom NREL entwickelte PVWatts-Tool ( pvwatts.nrel.gov ) ermöglicht die Eingabe einer bestimmten Adresse, um automatisch den optimalen Neigungswinkel und die entsprechende Stromerzeugung zu berechnen. Beispiel: Eingabe von Los Angeles (34°N):

• Ganzjährig optimaler Neigungswinkel: 32°
• Tägliche durchschnittliche Sonneneinstrahlung: 5,7 kWh/m²/Tag
• Bei einem falschen Winkel (z. B. horizontale Installation bei 0°) sinkt die Strahlung auf 4,2 kWh/m²/Tag, ein Verlust von 26 % (Screenshot-Quelle: PVWatts Calculator, 2024).

2.2.2 Sonnenverlaufsdiagramme und Neigungswinkeltabellen

* Tabelle 1: Ganzjährige optimale Neigungswinkelreferenz für große nordamerikanische Städte (Datenquelle: NREL Solar Resource Data, 2024) *

3. Installationsszenarien und Strategien zur Winkeleinstellung

3.1 Neigungsoptimierung für verschiedene Installationsarten

3.1.1 Freistehendes Standalone-System (Hauptszenario für Solarstraßenlaternen)

• Vorteil: Flexible Neigungseinstellung, erreichbar durch Mehrwinkel-Stangenhalterungen.
• Empfohlene Lösung: Verwenden Sie verstellbare Halterungen (Abbildung 1), die eine Neigungsverstellung von ±15° ermöglichen, um sich an saisonale Veränderungen anzupassen. Das Halterungsmaterial sollte feuerverzinkter Stahl (ASTM A123-konform) mit einer Korrosionsbeständigkeit von ≥15 Jahren sein.
• Fallstudie: Bei einem städtischen Projekt in Minneapolis (45°N) werden Doppelwinkelhalterungen (55° Winter / 30° Sommer) mit Schnellverschlussschrauben für 15-minütige saisonale Anpassungen pro Leuchte verwendet, wodurch die tägliche Beleuchtungszeit im Winter um 2,5 Stunden verlängert wird (Datenquelle: Minneapolis Public Works, 2023).

3.1.2 Dach- oder Wandmontage (Gewerbe-/Wohnszenarien)

• Herausforderung: Durch die Dachneigung begrenzt, der optimale Neigungswinkel wird möglicherweise nicht erreicht.
• Lösungen:
  • Flachdächer: Verwenden Sie Montagestrukturen, um das PV-Modul anzuheben, und stellen Sie den Neigungswinkel basierend auf dem Breitengrad ein (z. B. 40°-Halterung für ein Flachdachprojekt in New York).
  • Schrägdächer: Liegt die Dachneigung nahe der optimalen Neigung (±5°), erfolgt die direkte Montage; bei größeren Abweichungen sind Winkelkorrekturwinkel zu verwenden (Abbildung 2). So wird beispielsweise bei einer Dachneigung von 20° und einer Zielneigung von 40° ein 20°-Korrekturwinkel benötigt.

3.2 Neigungsanpassung für spezielle Umgebungen

3.2.1 Kalte Regionen in hohen Breitengraden (z. B. Alaska, Kanada)

• Kernproblem: Schneeansammlungen auf PV-Modulen beeinträchtigen im Winter die Lichtaufnahme.
• Optimierungsstrategie:
  • Erhöhen Sie den Neigungswinkel auf Breitengrad + 20° (z. B. Fairbanks 64,8°N, Neigung 85°), um die Schwerkraft für den natürlichen Schneeabwurf zu nutzen.
  • Kombinieren Sie es mit Heizfolien (5 W/m² Leistung), die automatisch aktiviert werden, wenn die Schneedicke > 5 cm beträgt, um die Stromerzeugung im Winter sicherzustellen (Referenz: Alaska Energy Authority, 2023).

3.2.2 Heiße Regionen in niedrigen Breitengraden (z. B. Arizona, Südtexas)

• Kernproblem: Hohe Sommertemperaturen führen zu einem Rückgang der Effizienz von PV-Modulen (die Effizienz sinkt um 0,3 % bis 0,5 % pro 1 °C Temperaturanstieg).
• Optimierungsstrategie:
  • Reduzieren Sie den Neigungswinkel auf den Breitengrad – 10° (z. B. Phoenix 33,5°N, Neigung 23°), um die direkte Sonneneinstrahlung am Mittag zu reduzieren und die Paneltemperatur zu senken.
  • Fügen Sie der Rückplatte Kühlrippen hinzu, wodurch die Paneltemperatur um 8–12 °C gesenkt und die Effizienz um 3–5 % erhöht wird (Datenquelle: Arizona State University Solar Lab, 2024).

4. Praktische Schritte und Werkzeuge zur Neigungseinstellung

4.1 Vorbereitung

4.1.1 Werkzeug-Checkliste

• Neigungsmesser/Winkelmesser (Genauigkeit ±0,5°, zB Bosch GPL3 Laser-Neigungsmesser)
• Drehmomentschlüssel (zum Einstellen des Drehmomentwerts, vermeiden Sie ein zu starkes/zu schwaches Anziehen der Halterungsschrauben)
• Wasserwaage (sicherstellen, dass die Ebene des PV-Moduls eben ist, lokale Staub-/Wasseransammlungen vermeiden)
• Sicherheitsausrüstung (isolierte Handschuhe, rutschfeste Schuhe, OSHA 1926.950-konform)

4.1.2 Sicherheitsvorkehrungen

• Trennen Sie vor der Einstellung die Straßenbeleuchtung vom Stromnetz und stellen Sie sicher, dass der Wechselrichter ausgeschaltet ist.
• Arbeiten Sie zu zweit: Eine Person stabilisiert die Halterung, die andere stellt den Winkel ein und zieht die Schrauben fest.
• Arbeiten bei Unwetter (Windgeschwindigkeit >15 m/s, Regen, Schnee) sind verboten.

4.2 Spezifische Anpassungsschritte

1. Basislinienwinkel messen: Verwenden Sie ein Neigungsmessgerät, um den aktuellen Neigungswinkel des PV-Moduls zu messen; notieren Sie den Anfangswert.
2. Zielwinkel festlegen: Bestimmen Sie den Zielneigungswinkel anhand von Tabelle 1 oder der PVWatts-Berechnung (z. B. Ziel 38° für Denver).
3. Mechanische Einstellung: Lösen Sie die Einstellschrauben der Halterung. Verwenden Sie eine Schubstange oder stellen Sie das PV-Panel manuell auf den Zielwinkel ein. Kalibrieren Sie die Ebene mit einer Wasserwaage.
4. Befestigung und Drehmomentprüfung: Ziehen Sie die Schrauben gemäß den Angaben im Handbuch der Halterung fest (normalerweise Drehmomentwert 25–35 N·m); überprüfen Sie dies mit einem Drehmomentschlüssel.
5. Effizienztest: Zeichnen Sie die Stromerzeugung innerhalb von 24 Stunden nach der Anpassung über das Überwachungssystem auf und vergleichen Sie sie mit den Daten vor der Anpassung (erwartete Verbesserung ≥ 5 %).

4.3 Langfristiger Wartungsplan

• Regelmäßige Inspektion: Überprüfen Sie vierteljährlich, ob sich der Neigungswinkel durch Wind oder Vibrationen verschoben hat (zulässiger Fehler ±2°).
• Saisonale Anpassung: Führen Sie die Anpassung zweimal jährlich durch (März und September für Frühlings-/Herbstwinkel); zeichnen Sie die Stromerzeugungsdaten vor und nach der Anpassung auf.
• Lebenszyklusanalyse: Ersetzen Sie die Einstellschrauben der Halterung alle 5 Jahre (um Rostbildung vorzubeugen). Verwenden Sie Edelstahl (Klasse 316) für eine bessere Korrosionsbeständigkeit.

5. Häufige Probleme und Lösungen

5.1 Effizienzverlust durch Neigungswinkelabweichung

Symptom

Ein Nutzer aus Illinois berichtete von einer Winterlaufzeit von nur 6 Stunden pro Nacht (Auslegungswert 10 Stunden). Die Inspektion ergab, dass die PV-Module um 30° geneigt waren (die optimale Neigung im Winter sollte 55° betragen), was nur zu 62 % der geplanten Stromerzeugung führte.

Lösung

• Neigungswinkel auf 55° einstellen, gleichzeitig Plattenstaub entfernen (15 % Effizienzgewinn).
• Installieren Sie ein Neigungsalarmgerät (sendet eine SMS-Benachrichtigung bei einer Abweichung von >5°), um zu vermeiden, dass manuelle Inspektionen verpasst werden.

5.2 Einfluss der Geländebeschattung

Symptom

In einem Stadtteil von Seattle wurden Solarstraßenlaternen im Schatten von Bäumen installiert. Diese waren mittags zwei Stunden lang von Schatten blockiert, was zu einem Verlust von 30 % der Stromerzeugung führte.

Lösung

• Passen Sie den Neigungswinkel von 45° bis 50° an; erhöhen Sie die Höhe des PV-Panels um 1,2 m, um eine Verschattung durch Äste zu vermeiden.
• Verwenden Sie eine verteilte Installation: Ersetzen Sie ein großes Panel (200 W) durch zwei kleinere Panels (100 W × 2), die auf beiden Seiten des Mastes installiert werden, um die lokale Verschattung zu reduzieren.

5.3 Winterliche Schneeansammlung in Regionen hoher Breiten

Symptom

Ein Benutzer in Minnesota musste im Winter zwei- bis dreimal pro Woche manuell Schnee räumen, da die PV-Module mit Schnee bedeckt waren, was zu hohen Wartungskosten führte.

Lösung

• Erhöhen Sie den Neigungswinkel auf 60° und kombinieren Sie ihn mit einer wasserabweisenden Beschichtung (z. B. 3M Scotchgard™), wodurch die Zeit, die zum Abrutschen des Schnees benötigt wird, von 4 Stunden auf 1 Stunde reduziert wird.
• Installieren Sie ein Vibrations-Schneeräumgerät (10 W Leistung, aktiviert sich zweimal täglich automatisch), das für unbeaufsichtigte Standorte geeignet ist und die Effizienz der Schneeräumung um 80 % verbessert (Datenquelle: Minnesota Solar Energy Industries Association, 2023).

6. Fallstudien: Ergebnisse der Neigungsoptimierung in typischen nordamerikanischen Projekten

6.1 Städtisches Straßenprojekt (Chicago, 41,8°N)

• Ausgangszustand: Feste Neigung des PV-Moduls von 40° (Winkel das ganze Jahr über), durchschnittliche tägliche Erzeugung im Winter (Dez.–Feb.): 1,2 kWh.
• Optimierungsmaßnahmen: Saisonale Anpassung (55° Winter, 25° Sommer) mittels verstellbarer Halterungen übernommen.
• Ergebnisse: Die Stromerzeugung im Winter stieg auf 1,7 kWh/Tag (+41,7 %); die jährliche Gesamtstromerzeugung stieg um 13 %; die Lichtlaufzeit an aufeinanderfolgenden bewölkten/regnerischen Tagen verlängerte sich von 3 auf 5 Tage (Datenquelle: Chicago Department of Transportation, 2024).

6.2 Gewerbeparkprojekt (Phoenix, 33,5°N)

• Ursprüngliches Problem: Im Sommer erreichte die Temperatur der PV-Module 65 °C, der Wirkungsgrad sank auf 14 % (im Vergleich zu 18 % unter Standardtestbedingungen).
• Optimierungsmaßnahmen: Neigungswinkel von 33° auf 23° reduziert; Kühlrippen aus Aluminium an der Rückplatte hinzugefügt.
• Ergebnisse: Die Paneltemperatur im Sommer wurde auf 52 °C gesenkt; der Wirkungsgrad stieg auf 16,5 %; die jährlichen Stromkosten für die Straßenbeleuchtung im Park wurden um 12.000 $ gesenkt (basierend auf einer Skala von 500 Lampen) (Quelle: Phoenix Commercial Solar Project Report, 2023).

7. Fazit und Ausblick

Die Optimierung des Solarmodulwinkels ist eine kostengünstige und rentable Maßnahme zur Verbesserung der Effizienz von Solarstraßenlaternen. Insbesondere in Nordamerika kann die Stromerzeugung durch wissenschaftliche Neigungsberechnungen, Anpassungen an regionale Klimabedingungen und regelmäßige Wartungsmaßnahmen um 10 bis 40 % gesteigert und so die Gesamtkosten über den gesamten Lebenszyklus deutlich gesenkt werden. Mit der Entwicklung intelligenter Steuerungstechnologien werden zukünftig schrittweise dynamische Sonnennachführsysteme (z. B. ein-/zweiachsige Nachführhalterungen) für Solarstraßenlaternen eingesetzt. Kombiniert mit KI-Algorithmen zur Echtzeit-Winkelanpassung wird das Effizienzpotenzial weiter ausgeschöpft.

Für nordamerikanische Anwender empfiehlt sich die praktische Lösung „feste Neigung + saisonale Anpassung“ (Amortisationszeit <2 Jahre), kombiniert mit verstellbaren Halterungen und intelligenter Überwachung, um einen langfristig stabilen Systembetrieb zu gewährleisten. Für individuelle Neigungsoptimierungspläne oder technischen Support kontaktieren Sie uns bitte über die bereitgestellten Informationen für eine kostenlose Bewertung basierend auf NREL-Daten.

Quellen:

1. Nationales Labor für erneuerbare Energien (NREL). (2024). Algorithmus zur Solarposition und PVWatts-Rechner .
2. Kalifornische Energiekommission. (2023). Leitfaden zur Optimierung des Winkels von Solarstraßenlaternen .
3. IEEE 1527-2020. Standard zum Testen der Leistung von Photovoltaik-Solarsystemen .
4. Verkehrsministerium von Chicago. (2024). Bericht zum Projekt zur Nachrüstung solarbetriebener Straßenbeleuchtung .
5. Alaska Energy Authority. (2023). Best Practices für die Installation von Solaranlagen in kalten Klimazonen .
